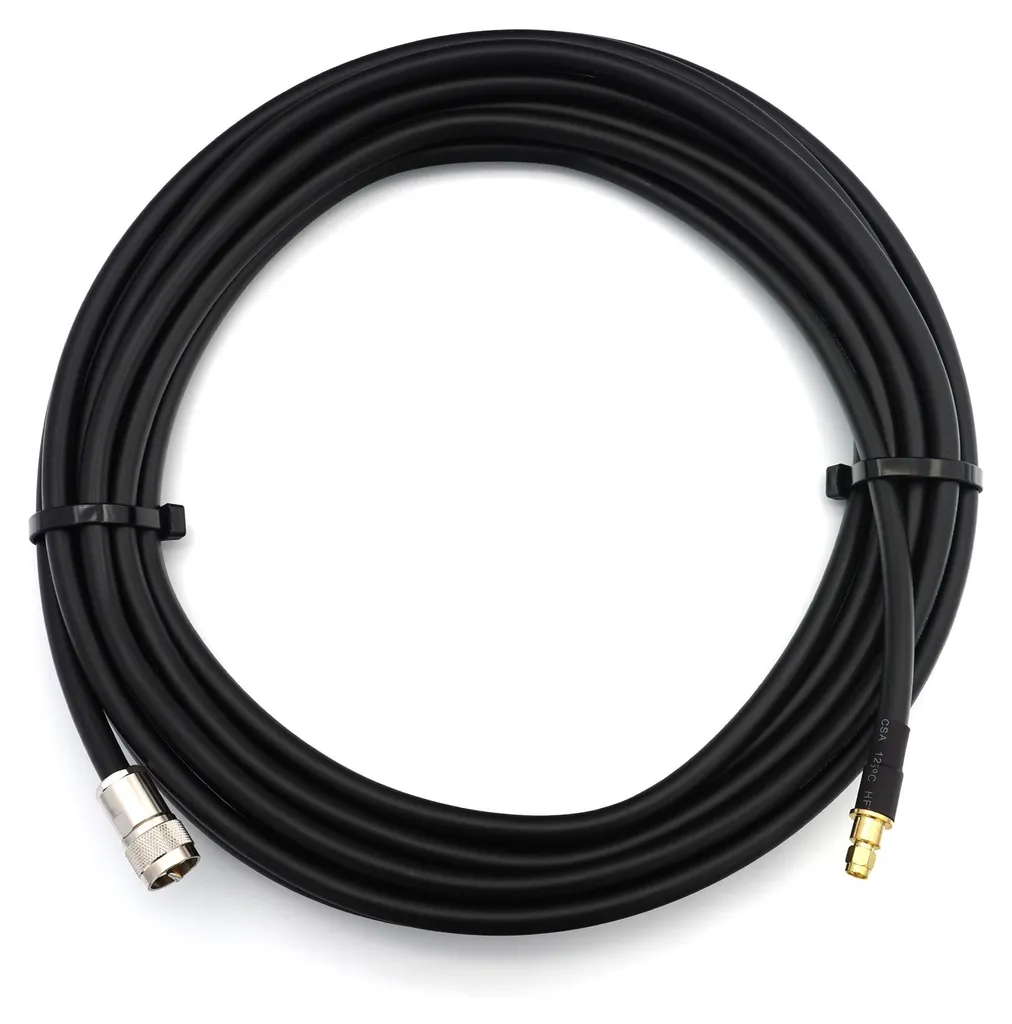

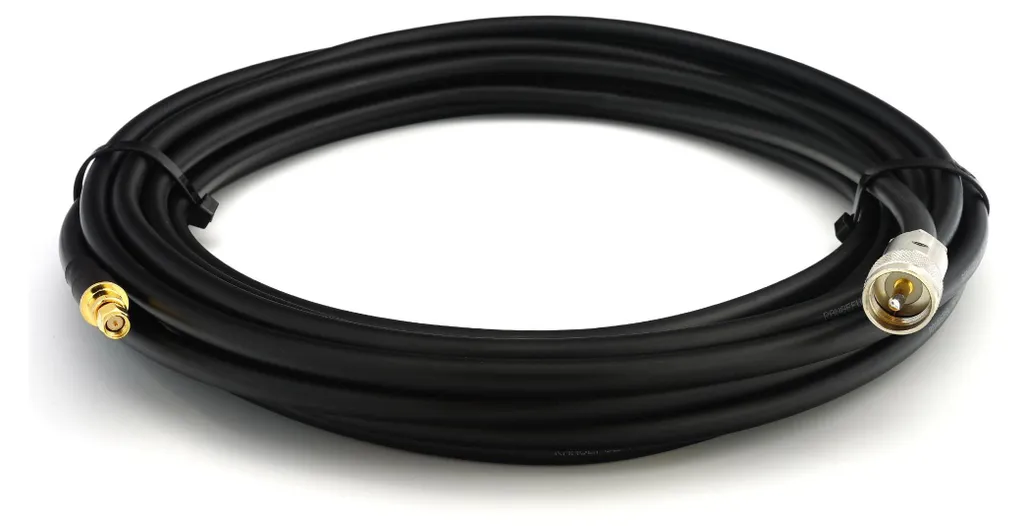

cavo coassiale da 3 m con spina SMA a PL259 UHF IP67 impermeabile - Cavo di prolunga flessibile HF400 in rame pieno da 50 Ohm (equivalente LMR400 UF UltraFlex) - per HAM CB SWR Meter Amatoriale RF a onde corte

FATTO IN ITALIA

Il cavo coassiale HF400UF è uno dei prodotti più popolari della gamma di cavi coassiali. LMR400 / HF400 è riconosciuto a livello mondiale come la soluzione standard del settore per i cavi coassiali a bassissima perdita, flessibili e leggeri, da DC a 6GHz, per molte applicazioni RF.

Perché scegliere HF400UF?

HF400UF è noto per la sua estrema flessibilità, l'eccellente affidabilità e la bassa attenuazione. Il cavo HF400UF ha un'attenuazione molto più bassa rispetto ai cavi RG 8, RG 213, RG 214 e 9913 di tipo aria-dielettrico.

Il cavo HF400UF è stato creato per ottenere una migliore capacità di flessione rispetto al cavo HF400/LMR400. Questo risultato è stato ottenuto grazie all'utilizzo di un conduttore centrale a trefoli e di un rivestimento esterno in PVC. Si tratta di un prodotto eccellente nei casi in cui è necessaria una maggiore flessibilità per le installazioni.

Come si ottengono i valori di bassa perdita dell'HF400UF?

Questo risultato è dovuto alle specifiche di costruzione del cavo. Il conduttore centrale utilizza un materiale di rame nudo a trefoli ad alta conduttività. Il dielettrico è in polietilene espanso a iniezione di gas, che contribuisce a raggiungere una velocità di propagazione dell'84%. Il dielettrico è dotato di un conduttore esterno in lamina di alluminio, a cui è legato chimicamente. Grazie alla struttura del cavo, l'attenuazione è significativamente inferiore rispetto ai cavi coassiali a schermatura singola: La schermatura RF di HF400UF è > 90 dB rispetto ai 40 dB di RG8.

Guaina esterna

Il cavo coassiale HF400UF è dotato di un rivestimento in PVC flessibile e resistente ai raggi UV. Ciò consente al cavo di piegarsi con molta meno forza rispetto al cavo HF400 standard con rivestimento in PE o LSZH.

Banda di frequenza operativa

HF400UF è progettato per operare in modo eccellente dalla corrente continua fino a 6GHz. Per qualsiasi banda di frequenza VHF e superiore, la serie HF400 è la scelta più ovvia.

Caratteristiche:

• Interno/esterno. Rivestimento flessibile in PVC nero protetto dai raggi UV

• Conduttore in rame puro a trefoli e schermo a treccia in rame stagnato per la migliore trasmissione dati della categoria con un'attenuazione minima

• Certificato per l'UE e il Regno Unito. Piena conformità agli standard europei CE, RoHS, UKCA, Classe CPR Eca

Lunghezza: 3 metri

Ampiamente utilizzato con antenne, router, ripetitori 4G/5G, sistemi di amplificazione mobile, scanner radio, modem, trasmettitori per auto, radio CB, radio WLAN, antenne GPS, vari dispositivi HF, dispositivi WLAN, dispositivi di test, ecc.

uso interno ed esterno. Rivestimento in PVC nero impermeabile e protetto dai raggi UV.
il cavo a trefoli in rame puro e la schermatura in rame stagnato intrecciato garantiscono una trasmissione dati di prima classe con un'attenuazione minima e una flessibilità eccezionale.
tubi termorestringenti a doppia parete con strato adesivo per una migliore protezione delle connessioni dagli agenti esterni.
Assemblato, completamente testato e confezionato nell'UE. Pienamente conforme agli standard europei CE, RoHS, CPR Eca.

Tipo di cavo: HF400 flessibile (equivalente a LMR-400-UF) con rivestimento in PVC
Tipo di conduttore centrale: rame puro (7 fili da 0,95)
Impedenza: 50 Ohm
Gamma di frequenza: DC - 11 GHz
Frequenza di taglio: 31 GHz
V.S.W.R: ≤ 2
Effetto di schermatura: >90dB
Capacità: 80 pF/m
Tipo dielettrico: PE
Materiale della guaina: PVC
Numero di schermature: 2 (foglio di alluminio + treccia di rame stagnato)
Temperatura di funzionamento: da -30 a +70 °C

Diametro: 10,30 mm
Conduttore interno: 2,75 mm
Dielettrico: 7,25 mm
Dielettrico: 7,95 mm
Raggio di curvatura: 100 mm

900 MHz: 13,2
1800 MHz: 19,3
2500 MHz: 23,3
5800 MHz: 37,7
