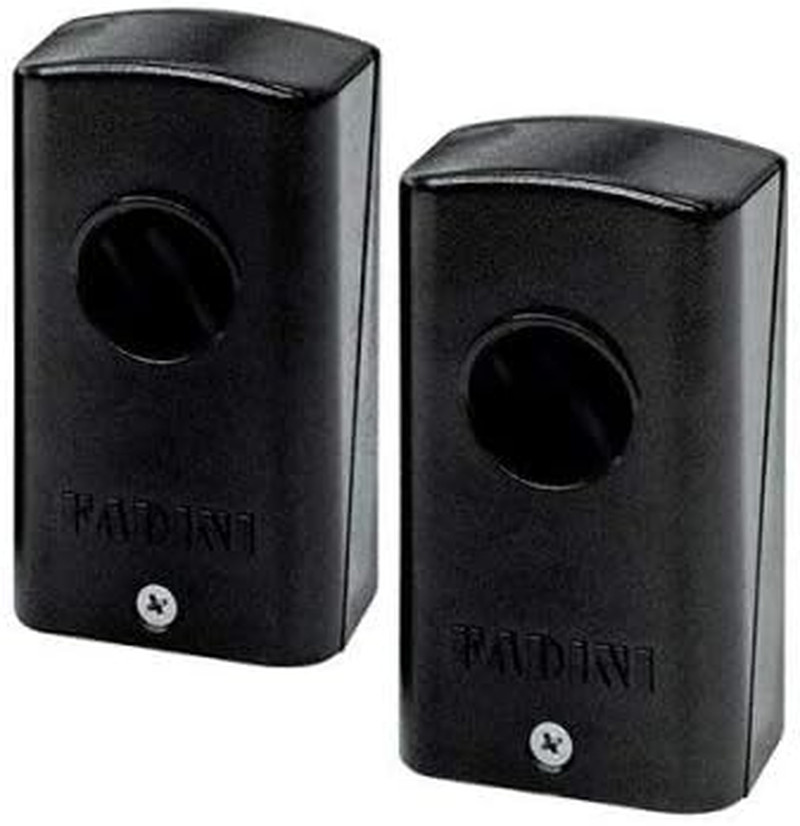

Fotocellule TRIFO 11 per Cancello Automatico

• Coppia fotocellule trifo 11 fadini Cod 107L

La fotocellula Trifo 11 è un dispositivo di sicurezza che consente l’arresto o l’inversione del movimento di un ingresso automatizzato quando viene interrotto il fascio di luce infrarossa emesso da un proiettore (3) e da un ricevitore (6).

È presente nel ricevitore (6) un led rosso interno che si accende quando è interposto un ostacolo che interrompe il fascio di luce emesso, oppure nel caso le fotocellule non siano allineate tra loro.

Fissaggio a parete della trifo 11 (fig.

2): si devono mettere a nudo i contenitori (2) e (7), poiché dietro le schede del ricevitore (6) e del proiettore (3) c’è il foro di fissaggio mediante tassello a muro, il quale funge anche da indicatore di allineamento per entrambi i componenti: come prima operazione svitare la vite di fissaggio (5) e togliere il coperchio (4), poi estrarre la scheda (3) allargando le due linguette laterali del fondo contenitore (2).

Fissaggio su colonnetta (fig.

3 e fig.

4): le colonnette (8) in alluminio anodizzato sono fornite ad una altezza da terra prefissata, da installarsi tramite un cono di espansione (9) allo zoccolo di base (10) con la vite (11), quindi il tutto va ancorato a pavimento con i tasselli (12).

L’estremità superiore della colonnetta (8) è munita di coperchio di custodia (1), all’interno del quale va agganciato il gruppo proiettore (3) o il gruppo ricevitore (6) (fig.

3), che verranno definitivamente fissati alla colonnetta (8) dalla vite (14).

I cavi elettrici di alimentazione devono essere inseriti nei fori dei contenitori (2) e (7) prima del loro fissaggio.

Per allineare il proiettore (3) e il ricevitore (6) bisogna fissarli alla stessa altezza uno di fronte all’altro ad una distanza di non oltre 6 metri.

Per due coppie di fotocellule (fig.4), una di fianco all’altra, è necessario installare a fianco del proiettore (3) di una coppia il ricevitore (6) dell’altra coppia: per distanze tra proiettore (3) e ricevitore (6) fino ai 4 metri l’altra coppia deve scostarsi di 50 cm;

oltre i 4 metri
